Mélangeur sous vide à dispersion planétaire de laboratoire 10L pour le mélange de boues de batteries au lithium

Présentation du produit

Ce mélangeur sous vide à dispersion planétaire de laboratoire de 10L combine le mélange planétaire, la dispersion à haute vitesse, le traitement sous vide et le contrôle de la température dans un système de traitement compact. Il est conçu pour mélanger des poudres et des liquides afin d'obtenir une boue de batterie uniforme tout en traitant des formulations exigeantes à haute viscosité. Le volume de travail effectif de 5 à 10L prend en charge le développement en laboratoire, la validation des processus et les activités de production en petits lots.

L'équipement est conçu pour le mélange et la dispersion de boues de batteries au lithium, y compris les systèmes courants de poudres et de liquides pour batteries. Il convient également aux matériaux avancés, à la céramique, à la métallurgie des poudres, aux adhésifs et à d'autres processus de recherche nécessitant un mélange contrôlé de matériaux visqueux. Une structure de levage en porte-à-faux avec élévation électrique permet un accès et une manipulation pratiques de la cuve.

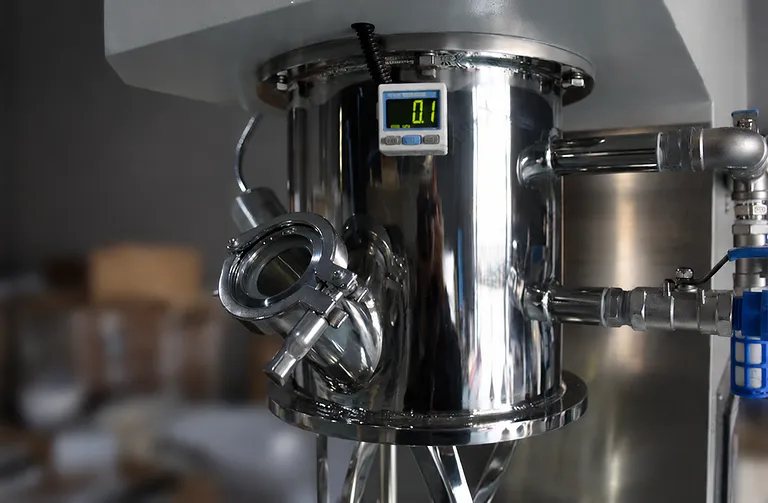

Une base rigide en acier au carbone, un guide linéaire de haute précision, des composants en contact avec le produit en acier inoxydable 304 et des vitesses de mélange et de dispersion réglables indépendamment assurent un fonctionnement stable. Le traitement sous vide atteint -0,098 MPa, tandis que la cuve est conçue pour maintenir une pression supérieure à -0,085 MPa pendant 24 heures sans fuite dans la cuve, améliorant ainsi le contrôle des processus pour les travaux de laboratoire exigeants.

Caractéristiques principales

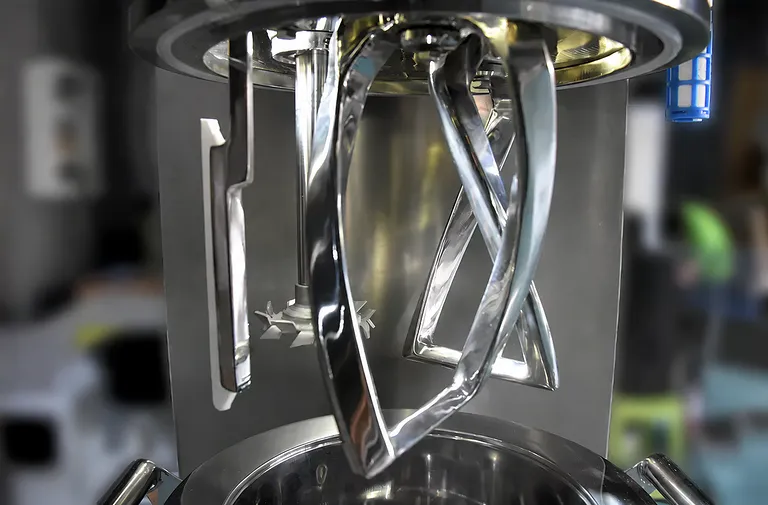

• Mélange planétaire et dispersion à haut cisaillement : Deux pales de mélange en acier inoxydable 304 fonctionnent avec un disque de dispersion denté à haute vitesse séparé. Le mouvement combiné planétaire et rotatif favorise un mouillage uniforme des poudres, la désagglomération et la consistance de la boue.

• Capacité de traitement à haute viscosité : Le système est adapté aux viscosités de processus allant jusqu'à ≤ 1 200 000 cP. Cette capacité prend en charge les formulations difficiles qui nécessitent une transmission de couple élevée et un mouvement contrôlé des matériaux.

• Traitement sous vide contrôlé : La cuve supporte un niveau de vide de -0,098 MPa et un maintien de la pression pendant 24 heures au-dessus de -0,085 MPa sans fuite dans la cuve. Le client fournit le système de vide, avec une capacité de pompage recommandée de 4 L/S en utilisant un système 2XZ-4.

• Large plage de réglage de la vitesse : Le contrôle par fréquence variable permet des fréquences de mélange de 5 à 50 Hz, des vitesses de pales de mélange de 10 à 100 tr/min, des vitesses de boîte planétaire de 5 à 50 tr/min et des vitesses de dispersion de 600 à 6000 tr/min. Les opérateurs peuvent adapter l'intensité de l'agitation aux différentes étapes de la formulation.

• Capacité de chauffage et de refroidissement intégrée : La paroi et le fond de la cuve utilisent chacun une enveloppe de contrôle de température à couche unique pour le chauffage ou le refroidissement. Les connexions de l'enveloppe G1/2" utilisent des raccords rapides et supportent une pression d'enveloppe allant jusqu'à ≤ 0,4 MPa.

• Dégagement de précision des pales : Les pales de mélange sont positionnées avec des dégagements définis de 7,5 ± 2,5 mm entre les pales, 3 ± 1,5 mm de la paroi de la cuve et 2,5 ± 1 mm du fond de la cuve. Ces dimensions favorisent une circulation efficace tout en aidant à protéger la cuve et les composants de mélange.

• Pièces en contact en acier inoxydable robuste : La cuve, la cuve supérieure, les pales de mélange, le disque de dispersion et le support de racleur sont fabriqués en acier inoxydable 304 là où spécifié. Cette construction est parfaitement adaptée au traitement de laboratoire contrôlé et au nettoyage de routine.

• Levage électrique en porte-à-faux : L'élévation électrique avec guidage linéaire de haute précision offre une course de levage de ≤ 440 mm. Le dispositif de levage améliore l'accès à la cuve et facilite le changement de lot et l'inspection.

• Système de contrôle axé sur l'opérateur : Une interface à écran tactile affiche la vitesse de rotation, tandis que le variateur de fréquence gère le démarrage du moteur et le contrôle de la vitesse. L'affichage de la température, l'arrêt d'urgence, l'indication de mise sous tension et les fonctions d'alarme de surchauffe assurent un fonctionnement contrôlé.

Applications

Spécifications techniques

Spécifications générales du système

Assemblage de la cuve inférieure

Assemblage de mélange

Assemblage de dispersion

Assemblage de raclage de paroi

Assemblage de base et de levage

Assemblage de la cuve supérieure

Système de contrôle

Pourquoi choisir ce produit

• Conçu pour les travaux de boue exigeants : La combinaison du mélange planétaire, de la dispersion à haute vitesse et de la capacité à haute viscosité offre une plateforme de processus plus performante qu'un agitateur de laboratoire de base.

• Conçu pour un développement reproductible : Les vitesses réglables, les dégagements de pales définis, le maintien du vide et les dispositions de contrôle de la température aident les chercheurs à établir et à reproduire des procédures de formulation contrôlées.

• Construction de processus durable : Les composants en contact en acier inoxydable 304, une structure de support rigide en acier au carbone et un guidage linéaire de précision sont sélectionnés pour un fonctionnement fiable en laboratoire et une longue durée de vie.

• Manipulation pratique des lots : Le levage électrique en porte-à-faux, la mobilité sur roulettes, la décharge par le fond, les ports dédiés et la surveillance par écran tactile simplifient l'accès à la cuve, le chargement des matériaux, le traitement et le déchargement.

• Configuré pour l'intégration : Les systèmes de vide et de circulation d'enveloppe sont préparés pour des équipements auxiliaires fournis par le client, permettant à l'unité d'être intégrée dans une infrastructure de processus de laboratoire existante.

Contactez-nous pour un devis, une étude d'application ou une solution personnalisée adaptée à votre formulation de boue, vos services publics, la configuration de votre cuve et vos exigences de production.
