Dans le monde de la stratification céramique avancée, la pression est à la fois l'architecte et la boule de démolition.
Les ingénieurs à la recherche de la « liaison parfaite » se tournent souvent vers le pressage isostatique. C'est une méthode définie par son élégance : utiliser un fluide pour exercer une force uniforme sur chaque millimètre carré d'un composant. Mais pour les structures en céramique co-cuite à basse température (LTCC) contenant des cavités ouvertes, cette élégance devient un handicap.
Les principes physiques mêmes qui garantissent un substrat haute densité impeccable sont les forces qui peuvent transformer un canal microfluidique sophistiqué en un ruban écrasé de ruban vert (green tape).
La main inflexible de Pascal
Le défi fondamental du pressage isostatique trouve son origine dans le principe de Pascal. Dans un milieu fluide, la pression est transmise sans diminution dans toutes les directions.
Lorsqu'un stratifié céramique avec un vide interne est immergé dans une presse isostatique à froid (CIP) ou à chaud (WIP), le milieu ne fait pas de distinction entre la surface extérieure et l'architecture interne.
La mécanique de la défaillance structurelle
- Contrainte omnidirectionnelle : Contrairement à une matrice mécanique qui applique une force verticalement, un milieu fluide « enveloppe » la pièce.
- Zéro contre-pression : Parce que la cavité interne est vide (remplie uniquement d'air ou sous vide), il n'y a aucune résistance interne pour contrer les 18 à 25 MPa de force externe.
- Flambage : Les rubans verts flexibles, sans support interne, finissent inévitablement par flamber. Le résultat n'est pas seulement une légère déformation, mais souvent un effondrement structurel total.
La rhéologie de la capitulation
Au niveau moléculaire, les rubans verts en céramique soumis à une pression élevée ne se comportent pas comme des solides. Ils présentent un écoulement rhéologique.
Lorsqu'ils sont soumis à la chaleur et à la pression d'un cycle WIP, les liants organiques du ruban se ramollissent. Le matériau commence à se comporter comme un fluide à haute viscosité, cherchant le chemin de moindre résistance.
Dans un stratifié solide, le matériau n'a nulle part où aller. Dans un dispositif LTCC avec des microcanaux, le « chemin de moindre résistance » est le vide lui-même. Le matériau s'écoule littéralement dans la cavité, entraînant un affaissement ou une occlusion totale.
Le piège de la densité : isostatique vs uniaxial
La décision d'utiliser une presse isostatique est généralement motivée par la recherche de densité. En éliminant les micropores interlaminaires, vous obtenez une résistance structurelle supérieure et un retrait uniforme pendant le frittage.
Cependant, il existe un piège psychologique à choisir la « meilleure » méthode technique sans tenir compte de la géométrie spécifique de la pièce.
| Caractéristique | Pressage isostatique (WIP/CIP) | Pressage uniaxial |
|---|---|---|
| Direction de la pression | Omnidirectionnelle (Isotrope) | Axe unique (Vertical) |
| Impact sur la cavité | Risque élevé d'effondrement | Risque plus faible ; contrôle localisé |
| Qualité de liaison | Densité supérieure | Risque de pores interlaminaires |
| Écoulement du matériau | Écoulement latéral/interne élevé | Écoulement latéral minimal |
Le pressage uniaxial, bien que sujet au « pincement des bords » et à une densité non uniforme, offre quelque chose que le pressage isostatique ne peut pas offrir : un contrôle localisé. En appliquant une force dans une seule direction, vous pouvez souvent préserver le « plafond » d'une cavité qui serait autrement écrasé par la nature isotrope d'un milieu fluide.
Ingénier le seuil
Le succès dans la fabrication LTCC se trouve dans la marge étroite entre une liaison réussie et une défaillance structurelle. La recherche indique qu'un taux de déformation de 15 % est souvent le point de bascule pour la défaillance du dispositif.
Paramètres critiques pour la préservation des cavités
- Étalonnage de la pression : La plupart des stratifications LTCC nécessitent entre 18 MPa et 20 MPa. Même un dépassement de 2 MPa peut faire la différence entre un microcanal fonctionnel et un bloc solide de céramique.
- Sensibilité thermique : Dans le pressage isostatique à chaud, la température augmente la souplesse du ruban. Bien que cela facilite la liaison, cela accélère l'écoulement rhéologique dans les vides.
- Support sacrificiel : Pour utiliser le pressage isostatique avec succès sur des cavités ouvertes, les ingénieurs doivent souvent recourir à des charges sacrificielles (comme des inserts à base de carbone) qui brûlent pendant le frittage, fournissant la contre-pression interne nécessaire.
Choisir le bon instrument
La complexité de la conception LTCC exige une approche nuancée du matériel. Il n'y a pas de solution « taille unique » en laboratoire.
Si vos recherches privilégient l'intégrité de microstructures 3D complexes et non remplies, la force brute d'une presse isostatique peut être contre-productive. À l'inverse, si vous développez des substrats haute tension où la délamination est le principal mode de défaillance, la densité uniforme d'un système WIP est indispensable.

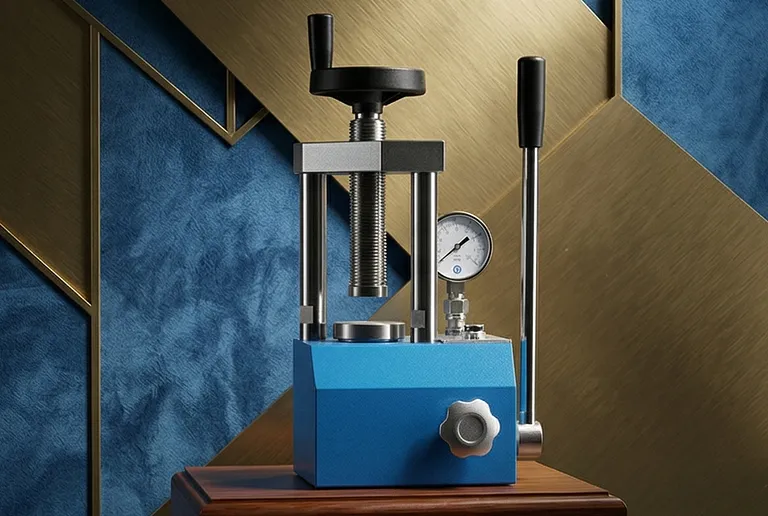

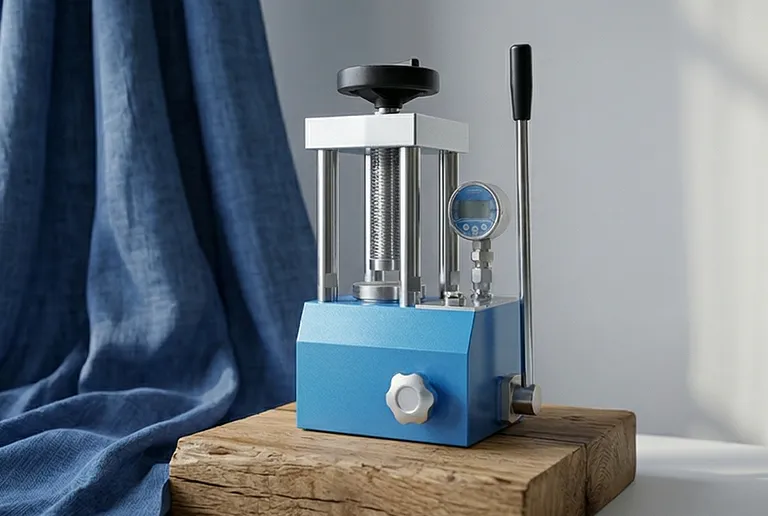

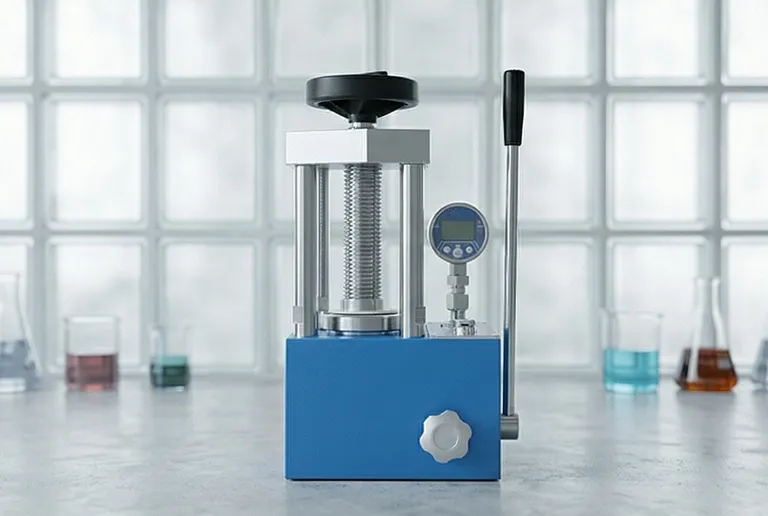

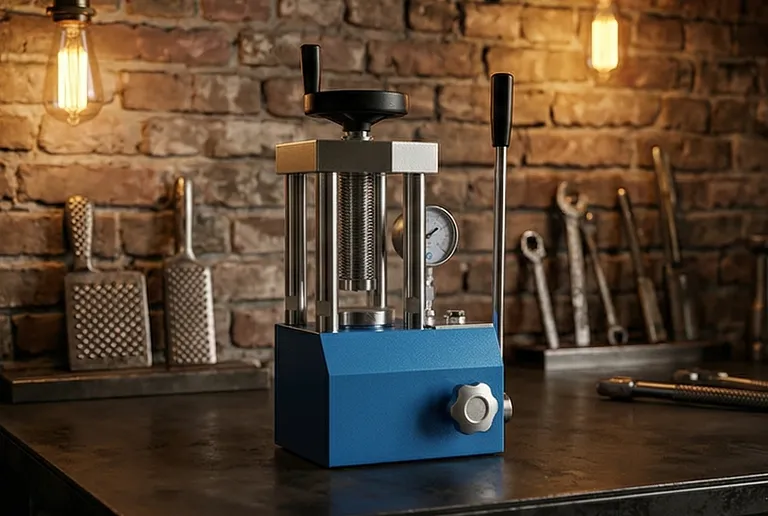

Chez KINTEK, nous comprenons la « romance de l'ingénieur » avec la précision. Nous fournissons une gamme complète de solutions de pressage en laboratoire, des presses hydrauliques manuelles et automatiques pour un contrôle uniaxial localisé aux systèmes CIP et WIP avancés pour les applications haute densité. Nos équipements sont conçus pour vous offrir le contrôle granulaire de la pression et de la température nécessaire pour maintenir vos architectures internes intactes.
Assurez-vous que vos géométries internes survivent à la pression de l'innovation. Contactez nos experts
