Boîte à gants

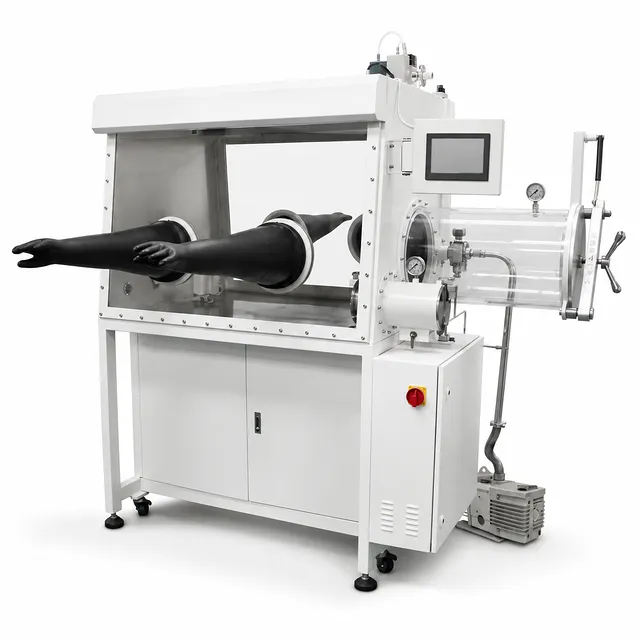

Boîte à gants à double poste de travail face à face avec système de purification de gaz inerte
Numéro d'article : ST05
Le prix varie en fonction de Spécifications et personnalisations
- Pureté de l'humidité et de l'oxygène
- < 1 ppm
- Taux de fuite atmosphérique
- ≤ 0,05 vol%/h
- Débit du ventilateur de circulation
- 90 m³/h
Livraison:
Contactez-nous pour obtenir les détails d'expédition. Profitez-en Garantie d'expédition dans les délais.
Pourquoi Nous Choisir
Processus de commande facile, produits de qualité et support dédié pour le succès de votre entreprise.

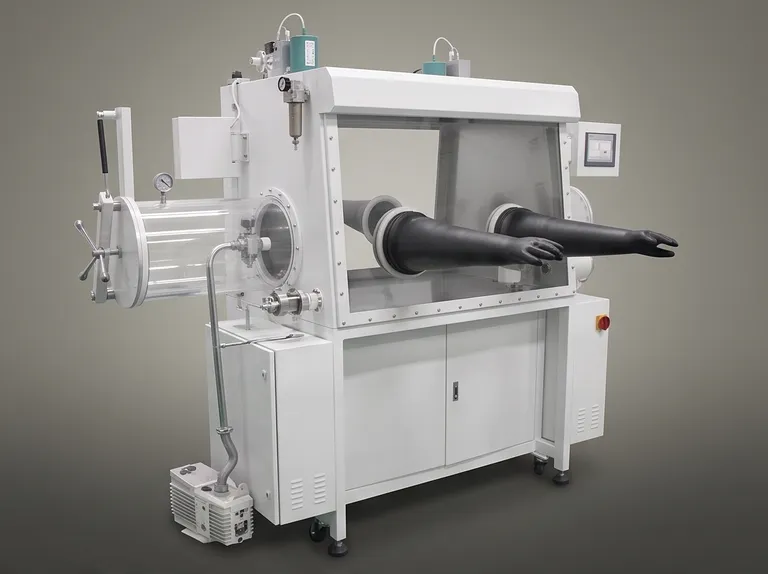

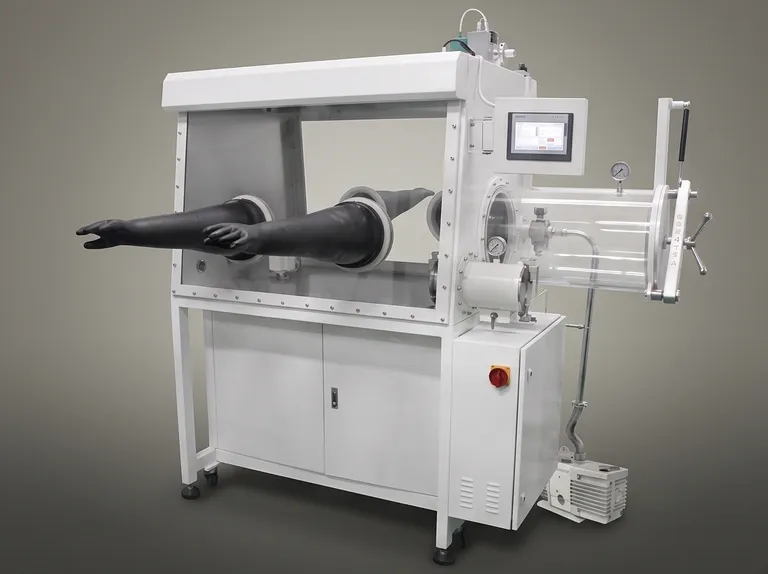

Présentation du produit
Cette boîte à gants à double poste de travail face à face offre un environnement inerte hermétiquement scellé et sans compromis, conçu spécifiquement pour la manipulation de composés sensibles à l'air et à l'humidité. Doté d'une circulation de gaz en boucle fermée et de colonnes de purification automatisées, le système élimine en continu l'oxygène et l'humidité jusqu'à des niveaux ultra-traces inférieurs à 1 ppm dans des conditions de fonctionnement standard. Sa disposition bilatérale maximise l'efficacité de l'espace de laboratoire et facilite les flux de travail complexes et collaboratifs pour la fabrication de cellules de batterie, la synthèse chimique spécialisée et le traitement de matériaux de précision.
Conçu pour répondre aux exigences rigoureuses de la recherche sur les batteries, de la chimie organométallique, du développement de cellules solaires à pérovskite et de la fabrication de semi-conducteurs, ce poste de travail permet à deux opérateurs de travailler simultanément ou facilite l'accès bilatéral à des configurations expérimentales complexes. L'unité de purification à colonne unique intégrée utilise un catalyseur au cuivre et des matrices de tamis moléculaire à haute capacité, soutenus par une régénération thermique automatisée et des routines de purge rapide de la chambre pour garantir la cohérence des processus tout au long des flux de travail de fabrication multi-étapes.
Construit avec un corps en acier inoxydable 304 résistant aux acides, une fenêtre en verre de sécurité trempé incliné de 8 mm d'épaisseur et des composants usinés CNC de précision, l'équipement assure une intégrité opérationnelle à long terme et un taux de fuite exceptionnellement bas de moins de 0,05 vol%/h. Grâce aux verrouillages de sécurité intégrés, à la régulation automatisée de la pression de la chambre et aux capteurs analytiques de qualité industrielle, les chercheurs peuvent effectuer des traitements prolongés sans contamination en toute confiance.
Caractéristiques principales
- Contrôle environnemental inférieur à 1 PPM : Unité de purification en boucle fermée intégrée chargée avec 5 kg de catalyseur au cuivre haute efficacité et 5 kg de tamis moléculaire, maintenant en continu les niveaux d'humidité et d'oxygène en dessous de 1 ppm dans des atmosphères d'azote, d'argon ou d'hélium.
- Architecture ergonomique à double poste : Fenêtre de visualisation inclinée avec verre de sécurité trempé de 8 mm amovible et ports d'accès bilatéraux optimisant la visibilité opérationnelle, la posture et la dextérité manuelle lors de tâches de laboratoire prolongées.
- Automatisation intelligente par API Siemens : L'écran tactile couleur industriel contrôle toutes les fonctions actives, y compris la circulation en boucle automatisée, la régénération thermique des colonnes pilotée par programme, les cycles de purge, l'autodiagnostic et l'enregistrement des paramètres en temps réel.
- Régulation dynamique de la pression en boucle fermée : Un transducteur de pression de précision et une interface à pédale gèrent la pression de travail de la chambre dans une plage personnalisable de ±10 mbar, avec une sécurité automatique contre les surpressions à ±12 mbar.
- Double chambre de transfert sous vide : Équipée d'une grande antichambre cylindrique motorisée/pneumatique (Ø360 mm x 600 mm) pour les transferts en vrac et d'une mini-antichambre (Ø150 mm x 300 mm) pour l'introduction rapide de petits outils et échantillons sans perturber la pureté du gaz interne.
- Épurateur modulaire pour solvants et acides : Comprend un adsorbeur de solvants organiques haute capacité externe (9 kg de charbon actif) et un piège dédié à l'élimination de l'acide fluorhydrique (HF) (9 kg d'alumine active) avec vannes d'isolement pour un remplacement rapide des matériaux sans perturber l'atmosphère inerte.
- Instrumentation analytique de qualité industrielle : Équipé d'un analyseur d'humidité à l'état solide P2O5 régénérable et nettoyable (0–500 ppm) et d'un capteur d'oxygène à zircone longue durée (0–1000 ppm) pour une surveillance continue et sans dérive du gaz.
- Cœur de vide et de circulation robuste : Ventilateur de circulation à haut débit de 90 m³/h associé à une pompe à vide à palettes rotatives Edwards de 8 m³/h assurant une évacuation rapide de la chambre jusqu'à un vide ultime ≤ 2x10⁻¹ Pa.
Applications
| Application | Description | Avantage clé |
|---|---|---|
| R&D sur les batteries au lithium et à l'état solide | Assemblage de cellules bouton, poche et cylindriques utilisant du lithium métal réactif, des électrolytes au sulfure et des matériaux actifs de cathode sensibles à l'humidité. | Élimine la dégradation de l'électrolyte et l'oxydation du lithium induite par l'humidité, garantissant des données de cyclage électrochimique reproductibles. |
| Synthèse organométallique et catalyse | Synthèse et manipulation de catalyseurs pyrophoriques, réactifs de Grignard, hydrures métalliques et précurseurs labiles à l'humidité. | Garantit une sécurité ambiante inférieure à 1 ppm, empêchant la décomposition explosive et la contamination des lots. |
| Fabrication de pérovskites et photovoltaïque | Revêtement par centrifugation, recuit thermique et encapsulation de couches minces de pérovskite aux halogénures et de dispositifs optoélectroniques flexibles. | Protège les solutions précurseurs de pérovskite vulnérables à l'humidité de l'humidité ambiante pour maximiser l'efficacité de conversion énergétique. |
| Assemblage de supercondensateurs et stockage d'énergie | Remplissage d'électrolytes organiques et scellage sous vide d'électrodes de supercondensateurs avancées en carbone/graphène. | Maintient une faible contamination par solvants organiques volatils tout en gardant les niveaux d'humidité résiduelle proches de zéro. |
| Semi-conducteurs spécialisés et emballage OLED | Manipulation de polymères électroluminescents organiques, de points quantiques et de couches de passivation microélectroniques. | La distribution de gaz à faible teneur en particules et l'atmosphère ultra-pure stable empêchent les défauts de piqûres et la dégradation prématurée des dispositifs. |
| Traitement des matières nucléaires et dangereuses | Confinement et manipulation de poudres toxiques ou radioisotopes nécessitant une isolation stricte de l'atmosphère et aucune fuite externe. | Construction hermétique en acier inoxydable 304 de 3 mm avec un taux de fuite ultra-faible de 0,05 vol%/h assurant une sécurité totale de l'opérateur. |
Spécifications techniques
| Catégorie du système | Paramètre / Caractéristique | Spécification (Modèle : ST05) |
|---|---|---|
| Performance principale | Niveau de pureté de l'humidité | < 1 ppm (Condition standard : 20°C, 1 atm, gaz inerte 99,999%) |
| Niveau de pureté de l'oxygène | < 1 ppm (Condition standard : 20°C, 1 atm, gaz inerte 99,999%) | |
| Taux de fuite | ≤ 0,05 vol%/h | |
| Gaz de travail | Azote (N₂), Argon (Ar), Hélium (He) | |
| Chambre principale | Dimensions internes (L x P x H) | 1220 mm x 750 mm x 900 mm |
| Matériau de la chambre | Acier inoxydable 304 (résistant aux acides), épaisseur 3,0 mm | |
| Finition de surface | Intérieur : Acier inoxydable brossé ; Extérieur : Blanc thermolaqué | |
| Fenêtre avant | Verre de sécurité trempé incliné de 8 mm avec film protecteur, amovible | |
| Ports pour gants | Anneaux en aluminium massif avec joints de compression à double joint torique | |
| Gants | Caoutchouc butyle Ansell, épaisseur 0,4 mm, diamètre de port 8", longueur 32" | |
| Filtration | Filtres à particules 0,3 μm sur l'entrée et la sortie de gaz | |
| Étagères et éclairage | Étagère réglable multi-niveaux en acier inoxydable 304 ; Bande d'éclairage LED | |
| Ports de passage | 3x ports de bride aveugle DN 40 KF ; 1x prise de courant interne 220V (1,2 kW) | |
| Grande antichambre | Dimensions et emplacement | Diamètre 360 mm, longueur 600 mm (montée à droite) |
| Matériau et finition | Acier inoxydable 304 ; Intérieur poli, extérieur blanc thermolaqué | |
| Mécanisme de porte | Double porte en aluminium anodisé de 10 mm, mécanisme de levage coulissant vertical | |
| Plateau et jauge | Plateau coulissant en acier inoxydable 304 ; Manomètre analogique | |
| Actionnement et contrôle | Opération par électrovanne électropneumatique contrôlée par écran tactile | |
| Petite antichambre | Dimensions et emplacement | Diamètre 150 mm, longueur 300 mm (intrusion de chambre de 100 mm, côté droit) |
| Matériau et finition | Acier inoxydable 304 ; Intérieur brossé, extérieur blanc thermolaqué | |
| Mécanisme de porte | Double porte à loquet avec plateau coulissant ; Manomètre analogique | |
| Actionnement et contrôle | Actionnement manuel par vanne à boisseau sphérique 3 voies | |
| Système de purification | Configuration des colonnes | Unité de purification hermétique à colonne unique (conteneur en acier inoxydable 304) |
| Capacité du catalyseur | 5 kg de catalyseur au cuivre BASF (capacité O₂ : 60 L) | |
| Capacité de l'adsorbant | 5 kg de tamis moléculaire UOP (capacité H₂O : 2 kg) | |
| Mode de régénération | Cycle thermique entièrement automatisé contrôlé par API utilisant du gaz de travail + H₂ (5–10%) | |
| Ventilateur de circulation | Ventilateur haute efficacité, débit 90 m³/h (Dargang) | |
| Système de vide | Type de pompe à vide | Pompe à palettes rotatives avec filtre à brouillard d'huile intégré et lest d'air (Edwards) |
| Vitesse de pompage et vide | Débit de 8 m³/h ; Vide ultime ≤ 2x10⁻¹ Pa | |
| Vannes et tuyauterie | Vanne principale d'angle électropneumatique DN 40 KF ; Électrovannes Burket ; Raccords Legris | |
| Contrôle et instrumentation | API et interface | Contrôleur API Siemens avec interface graphique à écran tactile couleur |
| Régulation de pression | Contrôle automatique de la pression de la boîte (consigne ±10 mbar) ; Coupure de sécurité à ±12 mbar | |
| Contrôle de pression auxiliaire | Interrupteur à pédale pour le réglage mains libres de la pression de la chambre | |
| Analyseur d'humidité | Capteur VTI P2O5 (0–500 ppm), électrode en platine nettoyable et régénérable | |
| Analyseur d'oxygène | Capteur VTI Zircone (ZrO₂) (0–1000 ppm), électrolyte solide non consommable | |
| Pièges spécialisés | Unité d'adsorption de solvants | Ø237 mm x 407 mm (SS 304), 9 kg de charbon actif, vannes de dérivation manuelles |
| Unité d'élimination d'acide HF | Ø237 mm x 407 mm (SS 304), 9 kg de billes d'alumine active, vannes de dérivation manuelles | |
| Physique et mobilité | Support | Cadre en acier structurel robuste avec pieds de nivellement et roulettes verrouillables |
Pourquoi choisir ce produit
- Conçu pour la recherche à haut rendement : Construit avec de l'acier inoxydable 304 épais de 3 mm et des joints hermétiques ultra-étanches, maintenant un taux de fuite ultra-faible de 0,05 vol%/h pour une pureté atmosphérique absolue et la sécurité des échantillons.
- Sondes analytiques sans temps d'arrêt : Contrairement aux capteurs à pile à combustible consommables, l'électrode d'humidité P2O5 nettoyable et l'analyseur d'oxygène à zircone à l'état solide peuvent être rafraîchis en interne, évitant ainsi le remplacement coûteux des capteurs et les temps d'arrêt opérationnels.
- Protection complète contre les corrosifs et les solvants : Équipé de 9 kg de charbon actif et de 9 kg d'épurateurs d'alumine active préinstallés pour protéger les catalyseurs internes et les ventilateurs de circulation contre les solvants d'électrolyte de batterie agressifs et les vapeurs d'acide fluorhydrique.
- Intégration complète de la fabrication de batteries : Conçu pour s'interfacer de manière transparente avec les enducteurs d'électrodes, les presses de calandrage, les scelleuses sous vide et les analyseurs de test de KINTEK pour un pipeline de fabrication de cellules ininterrompu.
- Personnalisation clé en main et support mondial : Soutenu par un support technique étendu, une extensibilité modulaire des passages (électriques, gaz, optiques et thermiques) et une disponibilité rapide des pièces de rechange.
Contactez notre équipe d'ingénierie technique dès aujourd'hui pour demander un devis ou discuter des géométries de chambre personnalisées et des configurations de passage pour votre installation.
Fait Confiance par les Leaders de l'Industrie
Fiche Technique du Produit
Boîte à gants à double poste de travail face à face avec système de purification de gaz inerte
